Цифровая часть

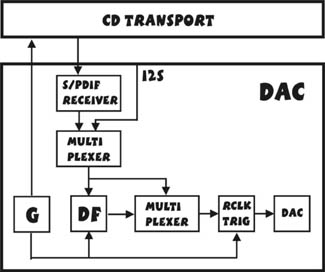

S/PDIF и I2S входы.

Цифровой фильтр NPC SM5847 с возможностью отключения пользователем с передней панели.

32 разрядный сдвиговый регистр для устранения частотозависимой разности фаз между каналами проявляющейся в режиме 1х (с отключенным ЦФ).

Синхронный реклокинг сигнала Word clock с вожможностью отключения пользователем.

Встроенный Master Clock генератор низким уровнем джиттера  для тактирования цифрового фильтра, reclocking триггеров и низкоомным выходом для синхронизации CD транспорта.

Мультибитный DAC AD1865.

Аналоговая часть

Выходной каскад на лампе 6Э5П с трансформаторной нагрузкой.

Балансный выход (опционально)

Выходное сопротивление - 200 Ом.

Фиксированное смещение выходных ламп.

Уровень сигнала на выходе достаточный для работы с 600 омными наушниками. В моём случае это AKG K240M . Регулятор уровня выполнен как  L аттенюатор.

Отсутствие конденсаторов в цепях протекания тока звукового сигнала.

Общие данные

        Использование трёх независимых источников для питания Master Clock генератора, цифровой и аналоговой частей схемы. Ну и наконец диапазон воспроизводимых частот линейного усилителя 5-20000 (-1dB) и Кг 0,03% при амплитуде выходного напряжения 8 вольт и нагрузке 600 Ом.

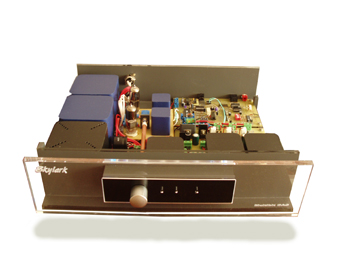

        Этот DAC был построен чтобы получить ответ на ряд интересующих меня вопросов. Первый из них стар как cd формат - что лучше 1х или 8х или другими словами нужен ли цифровой фильтр и насколько состоятельна идея 1х. Было решено испытать всё это на себе поставив в систему один из топовых цифровых фильтров от NPC - SM5847 но предусмотрев возможность его отключения. До этого я слушал музыку  без ЦФ используя в качестве DAC -  AD1862.  На этот раз был выбран AD 1865.Второй вопрос – даёт ли пересинхронизация сигнала WCLK как способ снижения джиттера какой либо ощутимый эффект и в чём он выражается. Для получения возможности «моментального» сравнения было решено сделать выключатель синхронного реклокинга на передней панели. Кроме того это даёт возможность работать с транспортами не имеющими входа для внешней синхронизации каких 99,99%.

         Необходимо отметить что тракт прослушивания максимально короткий: NAD540 в качестве транспорта -- ЦАП -- наушники (AKG K240M – 600 Ohm). Транспорт синхронизируется от  Master Clock генератора ЦАПа.

Результаты

         Oversampling: Признаюсь что я был скептически настроен по отношению к оверсэмплингу и ожидал фактическую деградацию звука с включением ЦФ. Не знаю как другие ЦФ, но SM5847  вполне достойно справляется со своей миссией. Диапазон 8-20к с которым в 1х режиме есть некоторые проблемы из-за значительных искажений формы музыкального сигнала с включением 8х режима воспроизводится яснее. Лучше воспроизводится атака и затухание звуков и исчезает некоторая «тухлость» присущая 1х режиму. При этом эмоциональность и естественность исполнения остаются на высоте.

          Reclocking: Тональный баланс при включении реклокинга остаётся практически неизменным с едва ощутимым прояснением верхнего регистра. Зато на некоторых записях проявляются те изменения/модуляции  интонации звучания голоса, инструмента или оркестра которые передают настроение исполнителей. При выключении реклокинга эти едва уловимые черты исполнения словно вытравливаются, что делает исполнение менее выразительным. Однако интересно то что на некоторых записях я не смог услышать разницу (*).

Музыка:

1.      Enesco/Dorati/LSO, Roumanian Rhapsody No2 in D Major, Mercury 1960

2.      Rachmaninov/Previn/Ashkenazy/LSO, Piano Concerto No2, Decca 1970 *

3.      Grieg/Marriner/Academy of St. Martin in the Fields, PEER GYNT, 1982

4.      Brahms/Koussevitzky/Heifetz/BSO, Violin Concerto in D major, 1939, Naxos

5.      Mahler/Mehta/WPO, Symph.No2 in C minor, 1975, Decca

6.   The Dave Brubeck Quartet, Time Out, 1959, Columbia

7.   Billie Holiday, Body and Soul, 1957, Verve

etc.

      Заключение: Таким образом получилась система с минимальным джиттером  определяющимся высокостабильным Master Clock генератором ЦАПа на ЭСЛ логике. "Мощный" регулируемый линейный выход позволяет обойтись без преампа в системе с одним источником (CD).

Regards,

ALB.
